一、 根据国标对全自动三相温升系统的功能要求：在输出满载三相AC4000A做开关柜，环网柜，配电柜，柱上开关，母排温升试验，属长期运行，即我公司将针对所提技术和设备要求提供相应试验设备技术方案如下：
一、主要功能特点：
1）内置高配置工控机，采用可编程控制器PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。

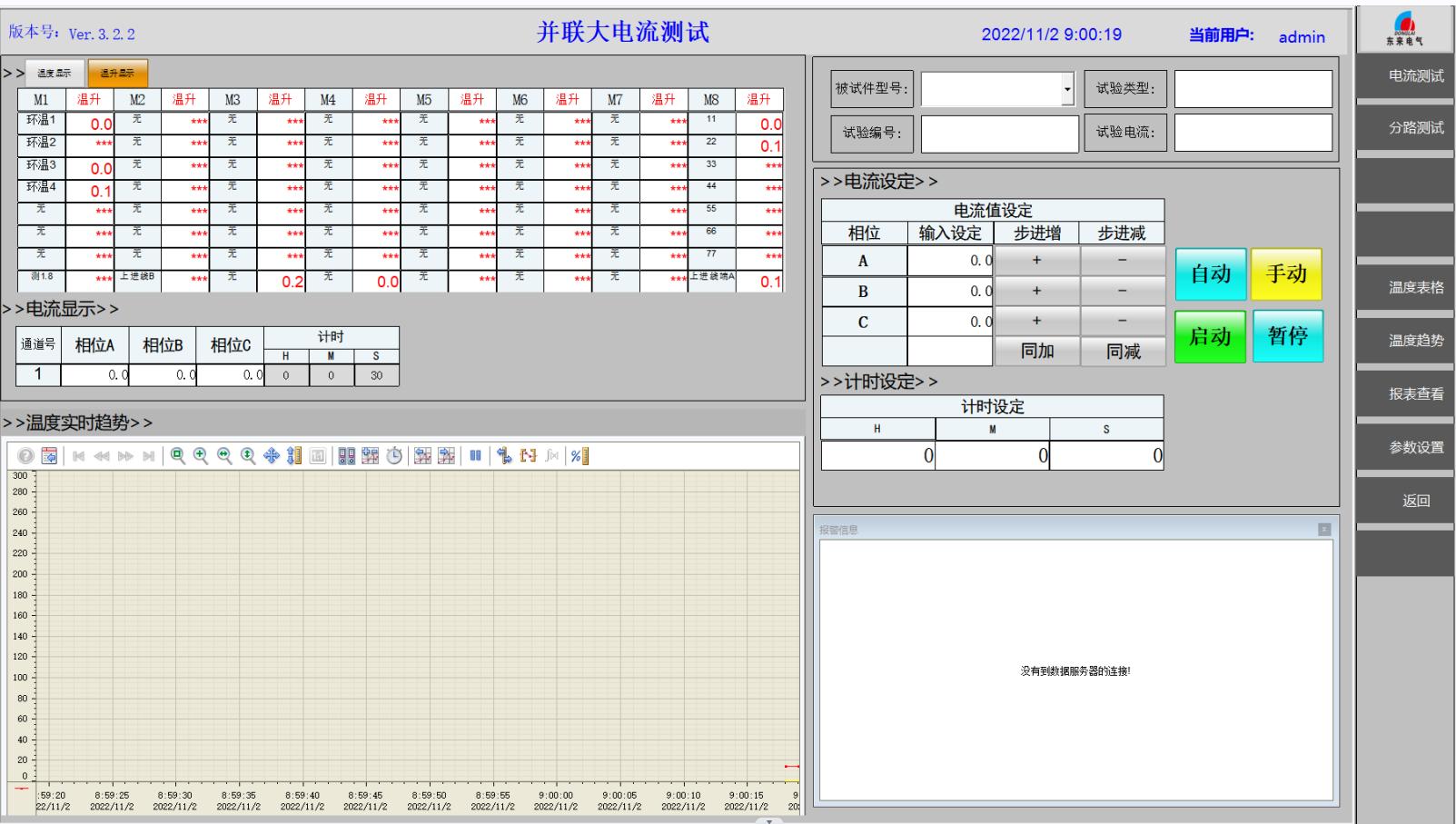

2）进口PC机真彩10.1英寸大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便
3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统。
4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的安全性、可靠性。

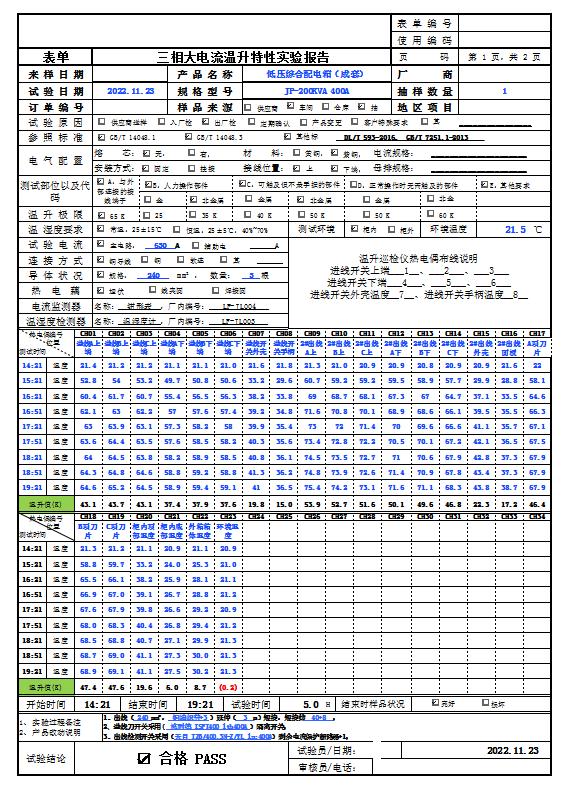

6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；自动打印
7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）
8）带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.2级互感器，并采用当前*新电力电子技术，抗干扰能力强，输出精度高，*高可达0.5级。
9） 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。
10) 可根据用户要求定制测试模块，软件终身免费升级
11）采用64路温度巡检仪
12）内置功率补偿系统
13)根据试验室管理体系ISO17025关于人、机、物、料和环的要求，具有如下实验室管理功能：
具备设备登录必须需输入用户名和密码，新加人员需要管理员建立和授权。
二、主要技术参数
成套设备技术参数
型号 | 4000A三相温升实验装置 | |
*大输出电流 | 交流单相4000A 3组 | |
电路方式 | 特殊工艺电动调压器 | |
交流输入 | 相线 | 3Φ4W +G |
电压 | 380V±10%，50Hz±2%三相四线 | |
输入电流 | 130A 加补偿后 100A以下（可节约能源耗费） | |
输出 | 相线 | 3Φ4W |
电压 | 相电压0-10V 线电压17.732V | |
电流 | AC0-4000A连续可调, 无级调速方式，调压步长可调; 可三相同时输出，也可单相输出，也可分相输出; 手动方式输出，自动方式输出二种方式。 | |
额定容量 | （120）KVA | |
稳流精度 | 输出电流≤±0.5% | |
输出端子 | 接线端子A B C N | |
保护 | 电子电路快速侦测过压、过流、过温等自动跳脱保护及告警装置, 非测试状态电压为零，电流为零 | |
显示及设定 | 电压表显示 | 数显仪表 (显示精度：0.1V, 显示误差：≤0.5%±1个字) |
电流表显示 | 数显仪表 (显示精度：0.1V, 显示误差：≤0.5%±1个字) | |
调节设定 | 电流（计算机设定） | |
系统 | 整机效率 | ≥90% |
耐压绝缘阻抗 | AC 1800V 1分钟，20兆欧 | |
冷却装置 | 强制风扇冷却 | |
噪音 | ﹤60dB（机器前方1mm） | |
互感器精度 | 0.2级 | |
计量能耗 | 设备具备能耗计量装置，能耗量可上传 | |
防护等级 | IP20 | |
工作 环境 | 工作方式 | 长时间温升实验 |
温度 | -10℃-50℃ | |
湿度 | 0-90%（非凝结状态） | |
海拔高度 | 1500m以下 | |
外形 | 结构 | 一体化结构 |
母排 | 输出按每mm21.0A电流计算，输出位置前端或后端
| |
软连接 | 按系统配置，3米/根 总每相 3500平方 | |
测温点 | 64路 | |
测温线 | 64路，可用PT1000，或热电偶 | |
本产品已申请**，索取更多祥细资料请咨询ＱＱ：410621276 电话：0532-88378488 手机微信：13854266298
MES系统对设备数据采集
1））设备数采信息包括：状态信息、试验信息、加工信息、报警信息、质量信息、能源信息等。
2））设备预留 MES 系统使用的以太网口等。设备通讯接口要做好静电保护、过电压、防雷防浪涌设计。
3））支持 OPC2.0 OPC3.0 接口标准；
4））设备配有工控机，需将设备数采信息以结构化数据格式存储到本地或服务器数据库。
5））设备厂家提供设备数采信息（网络配置、通讯协议、数采信息、说明书）。
6））检试验设备系统结构参考（上位机与数据库服务器分离）。
为支撑云端、局域网服务器等物管平台数据采集及交互的需要，检测设备采用MySQL、SQL Server等数据库进行试验参数、试验标准及设备状态的存储，可通过MQTT协议将数据发布到物管平台，物管平台接收数据后将检测数据推送到检测设备，并具备“Cloud Connector”链接功能。
1.检测设备具备数据存储功能，数据库为MySQL、SQL Server等常规数据库。
2.检测工位主动推送数据，推送格式内容可包括但不限于：检测机构ID、检测工位、抽检计划编号、物资类别、检测项目、关键参数、实测值、检测结果等，同时开放数据库信息，用于检测系统数据拉取模块调用数据。
3.抽检计划编号或时间段等信息可通过上位机人机交互界面手动输入。
图片类数据传输内容包括但不限于：抽检计划编号，实验项目，特征值1,特征值2等（以上内容可按要求进行调整）；
图片存储方式：检测图片存储在数据库的存储格式为2进制数据流；生成的图片应保存为JPG或PNG格式，可按要求进行命名规则、存储位置设定。图片生成的分辨率为833*304左右。
可提供数据库字典及数据库关联关系图。
可提供各检测项目数据库取数逻辑。
不是简单的一个数据库和软件，独立开发的强大软件
