根据国标对大电流发生器用于低压开关柜温升实验的要求：针对出线回路多，出线电流不大小不同的特点做如下方案：
一、实现方式：
采用3组九相0-700A电流输出源从出线端加电流，每组电流输出源电流大小均可调，每组电流源输出相位相同（每组的A相角度完全一直，B相角度完全一直，C相角度完全一直）当电流施加到进线柜时等于每组电流的和。
根据低压成套开关情况有以下几种
低压成套柜有一进三出，（每相*大电流大多为630A 少数800A）一进四出（多数630A），一进一出的（1250A）

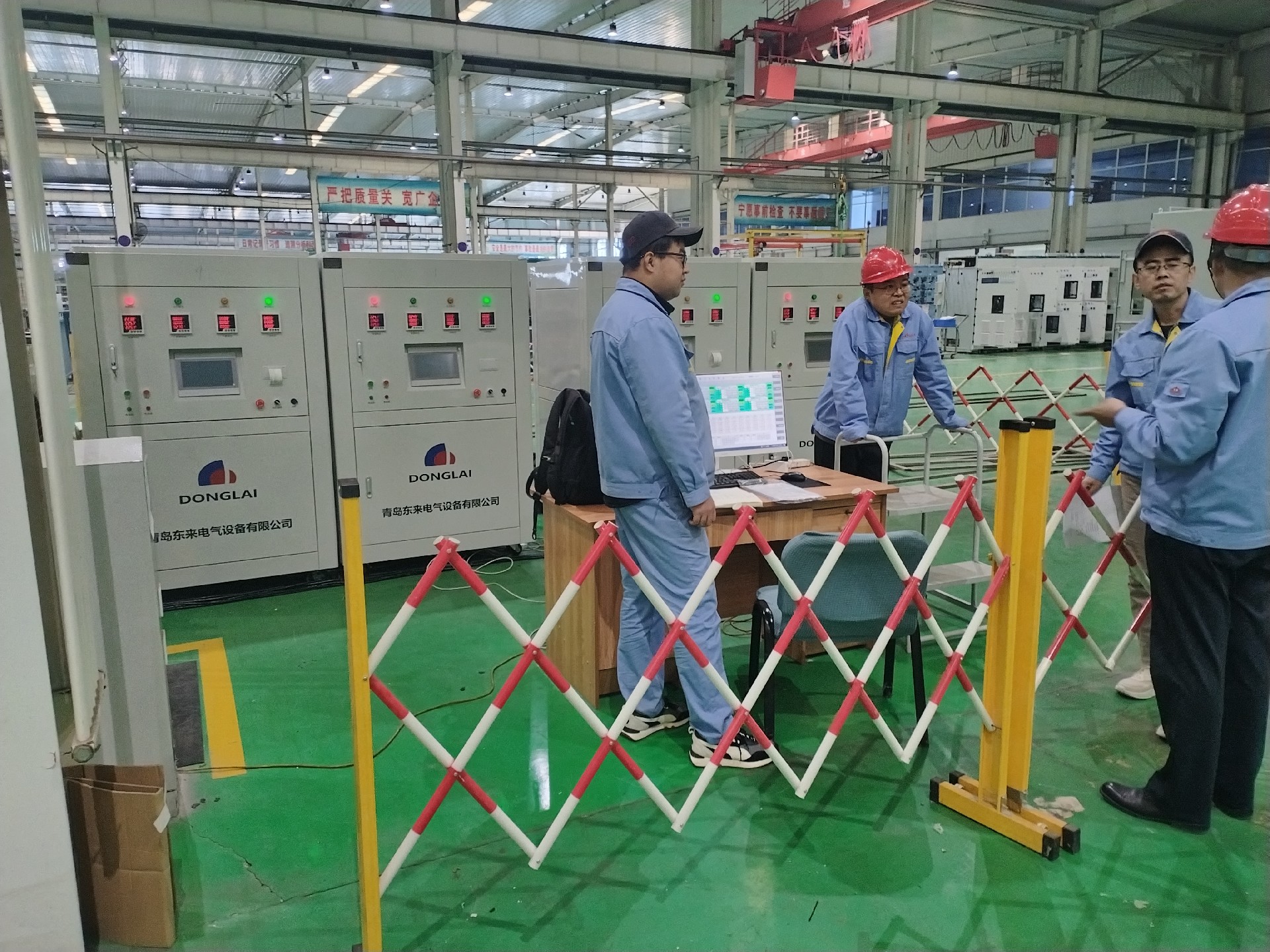

我们提供的产品SDDL-800-2000A这款产品的型号三个回路 九相输出每相800A
二、主机整机参数及功能
1、主要功能特点：
1）内置高配置工控机，采用可编程控制器PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。可外接计算机控制
2）进口PC机真彩大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏（或外接电脑），全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便
3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统。
4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电流正常工作，提高产品的安全性、可靠性。

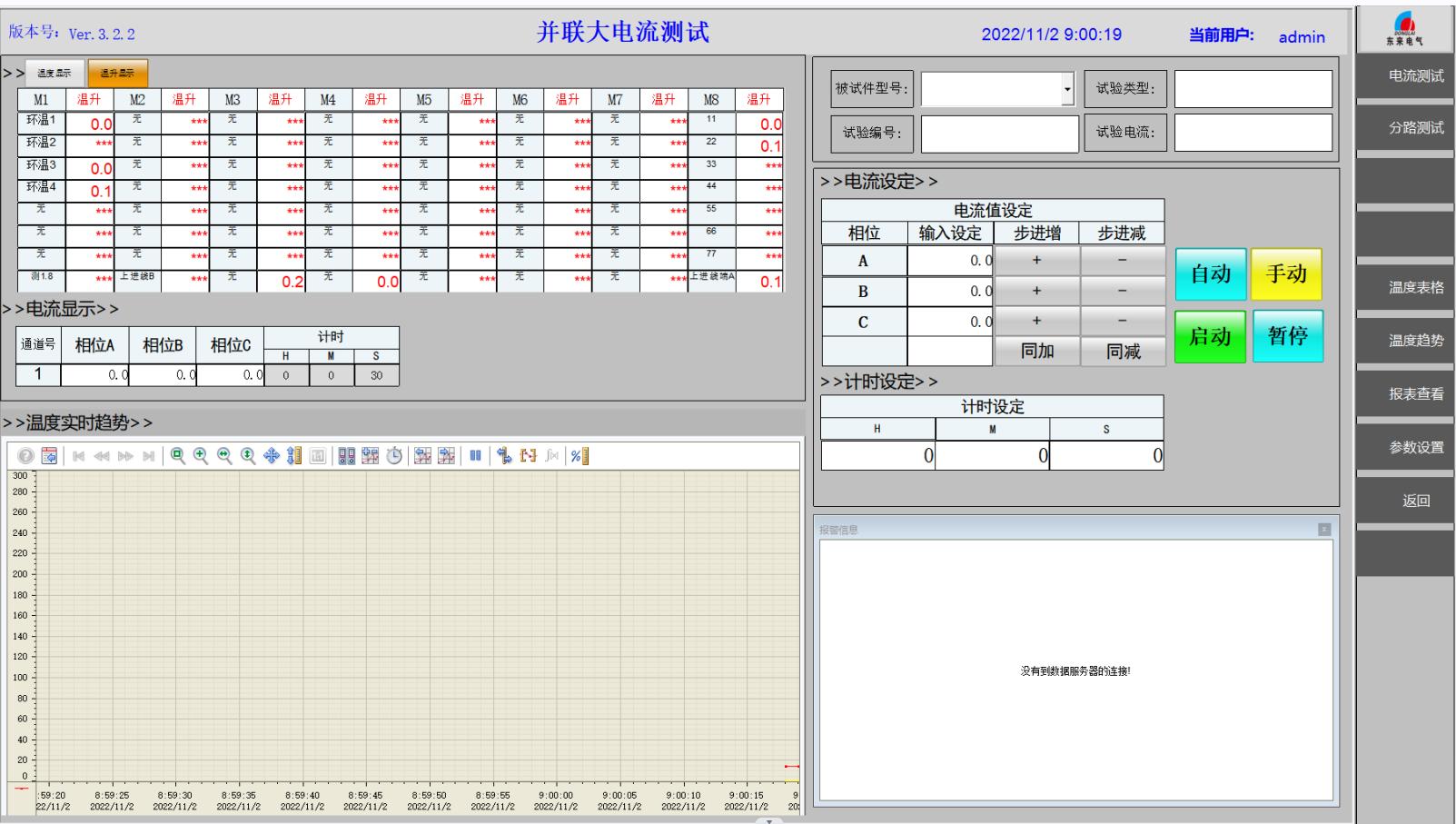

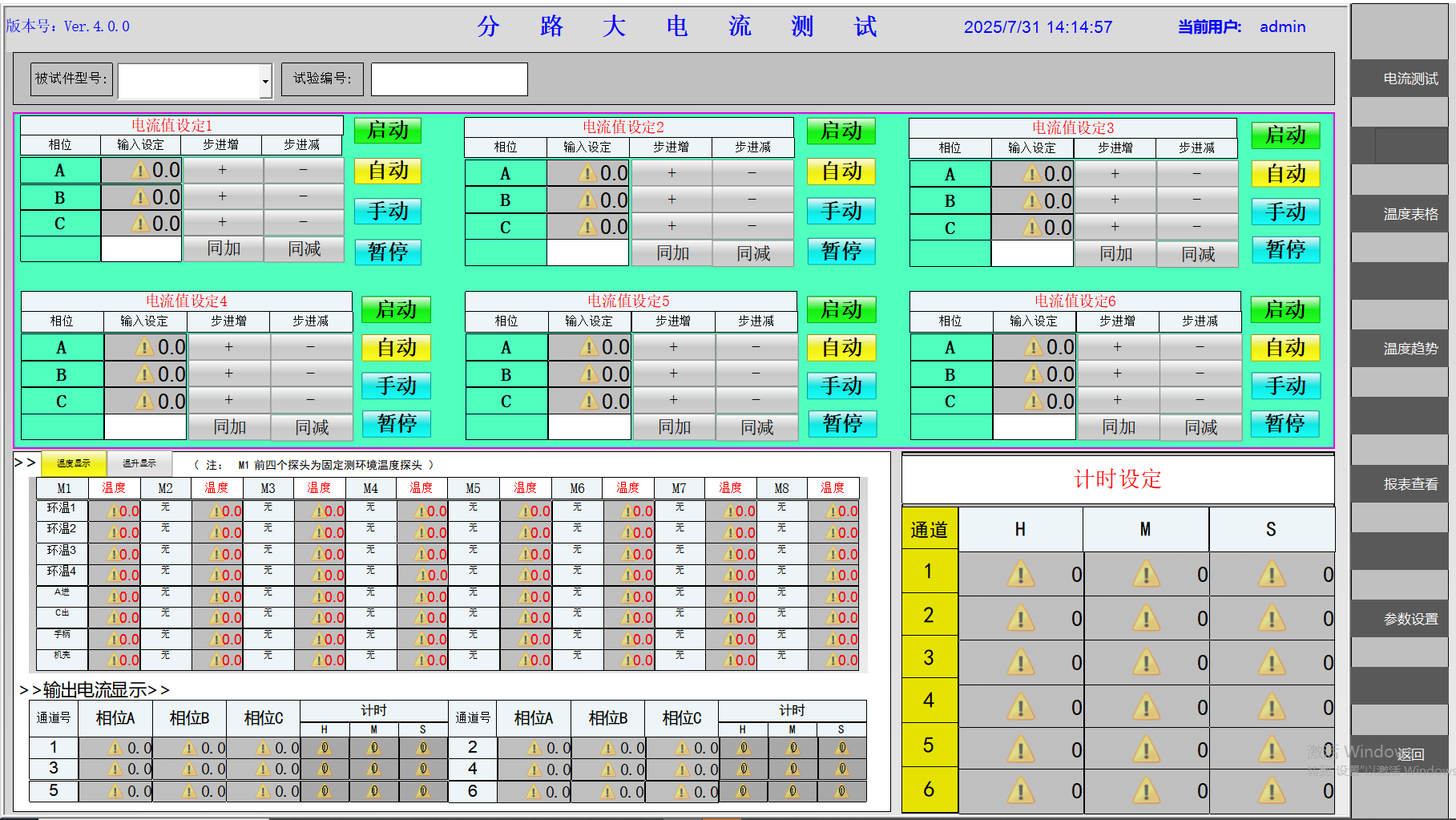

6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；
7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）
8）带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.2级电流互感器并采用当前*新电力电子技术，抗干扰能力强，输出精度高，*高可达0.5级。
9） 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。
10) 可根据用户要求定制测试模块，软件终身免费升级
11）三相功率补偿
12)根据试验室管理体系ISO17025关于人、机、物、料和环的要求，具有如下实验室管理功能：
具备设备登录必须需输入用户名和密码，新加人员需要管理员建立和授权。(电脑软件功能)
2、整机参数
SDDL-700-2000Q三相温升大电流系统 | ||
*大输出电流 | 交流三组九相700A | |
电路方式 | 特殊工艺自动调压方式 | |
交流输入 | 相线 | 3Φ4W +G |
电压 | 380V±10%，50Hz±2%三相四线 | |
输入电流 | 22A | |
输出 | 相线 | 3Φ4W |
电压 | 0-6V | |
电流 | 分相AC 0-700A连续可调, 并联AC 0-2000A; 可三相同时输出，也可单相输出，也可分相输出; 手动方式输出，自动方式输出二种方式。 | |
容量 | 5kVA *9 | |
稳流精度 | 输出电流≤±0.5% | |
输出端子 | 铜排、铜柱、端子（订制） | |
保护 | 电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及警示装置, 非测试状态电压为零，电流为零 | |
精度 | 源效应 | ≤0.3%额定值 |
时漂 | ≤1%额定值 | |
温漂 | ≤0.04%额定值／℃ | |
负载效应 | ≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率） | |
纹波电压 | ≤1%额定值+10mV | |
其他 | 线路调整率： | 0.1% |
负载调整率： | 0.1% | |
显示 及设定 | 辅助电压表显示 | 真彩色液晶和数显仪表 (显示精度：0.1V, 显示误差：≤0.2%±1个字) |
辅助电流表显示 | 真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A, 显示误差：≤0.2%±1个字) | |
调节设定 | 电流PLC高速通道自动调节 | |
系统 | 整机效率 | ≥90% |
耐压绝缘阻抗 | AC 1800V 1分钟，20兆欧 | |
冷却装置 | 自然冷却 | |
噪音 | ﹤60dB（机器前方1mm） | |
互感器精度 | 0.2级 | |
防护等级 | IP20 | |
工作 环境 | 工作方式 | 长时间温升实验 |
温度 | -10℃-50℃ | |
湿度 | 0-90%（非凝结状态） | |
海拔高度 | 1500m以下 | |
外形 | 结构 | 多体配合 |
尺寸 | 根据要求一体或分体而定 | |
重量 | 根据要求一体或分体而定 | |
输出 | 输出按每平方1.5个电流计算，在前面 | |
独立温度巡检 | 温度测试 | 0~400度范围内巡检 |
32路温度巡检（根据要求订制） | ||
功能 | 自动生成温升曲线并自动保存 | |
分辨率 | 0.1度 | |
