概述：全自动三相温升大电流系统（全自动温升实验装置）主要由交流配电单元、调压变压器、变流器、功率补偿组件、驱动控制单元、数据采集单元、人机界面、微机控制、温度采集单元、组态软件等组成   ，具有输出功率大，体积小，重量轻等优点。主要用于高压开关柜，低压开关柜（ＪＰ柜），母线槽，电流互感器温升，隔离开关温升，电力金具温升实验，铜包钢温升实验，以及其它新材料的温升实验！热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验，母排，电缆等

根据甲方对无极可调交流大电流试验设备的功能要求：在输出满载三相AC1000A做温升试验，8小时以上运行：

  1）内置高配置工控机，采用可编程控制器西门子PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。

  2）进口PC机真彩10.0英寸大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便

  3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统。

  4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。

  5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的安全性、可靠性。

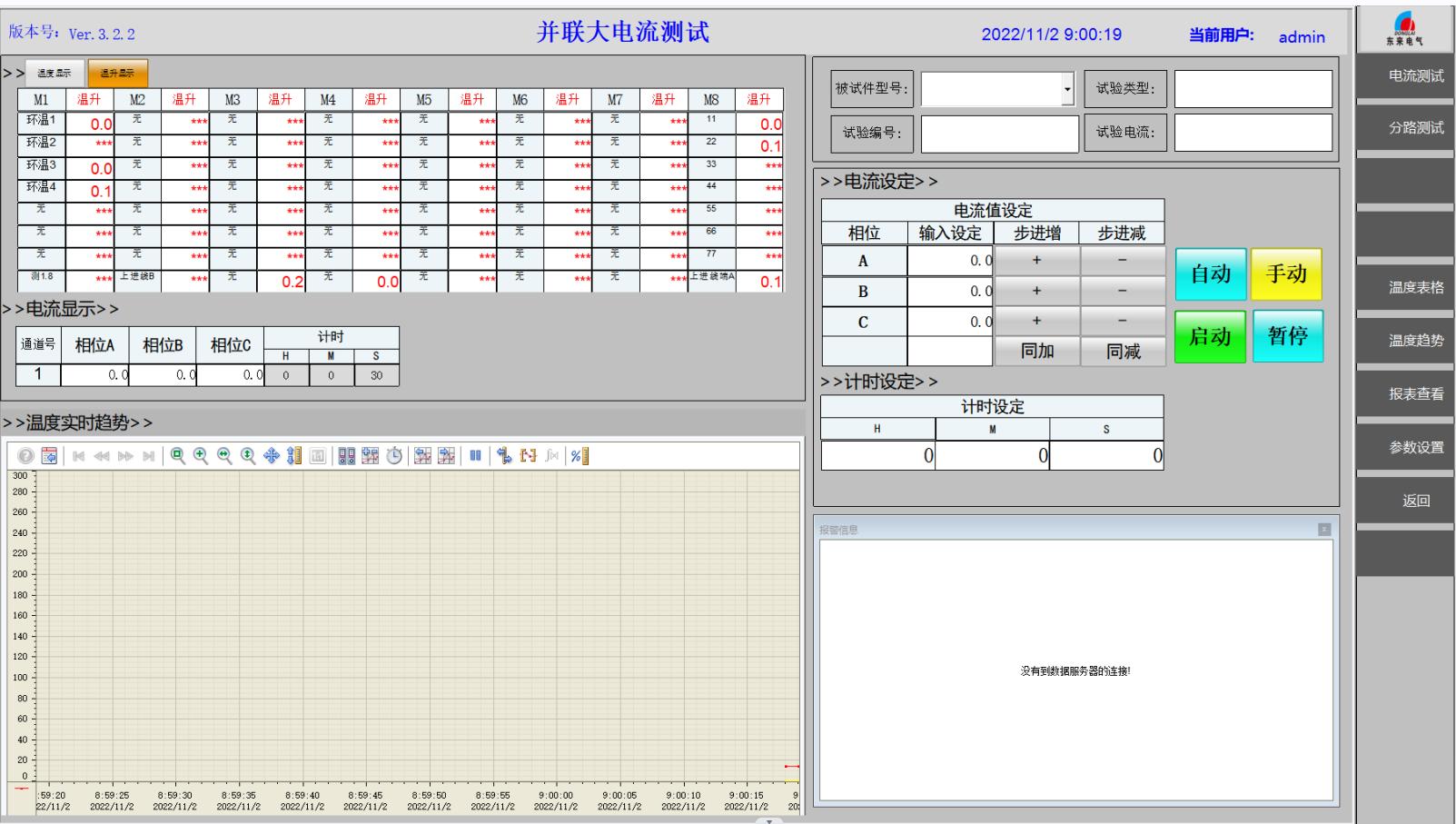

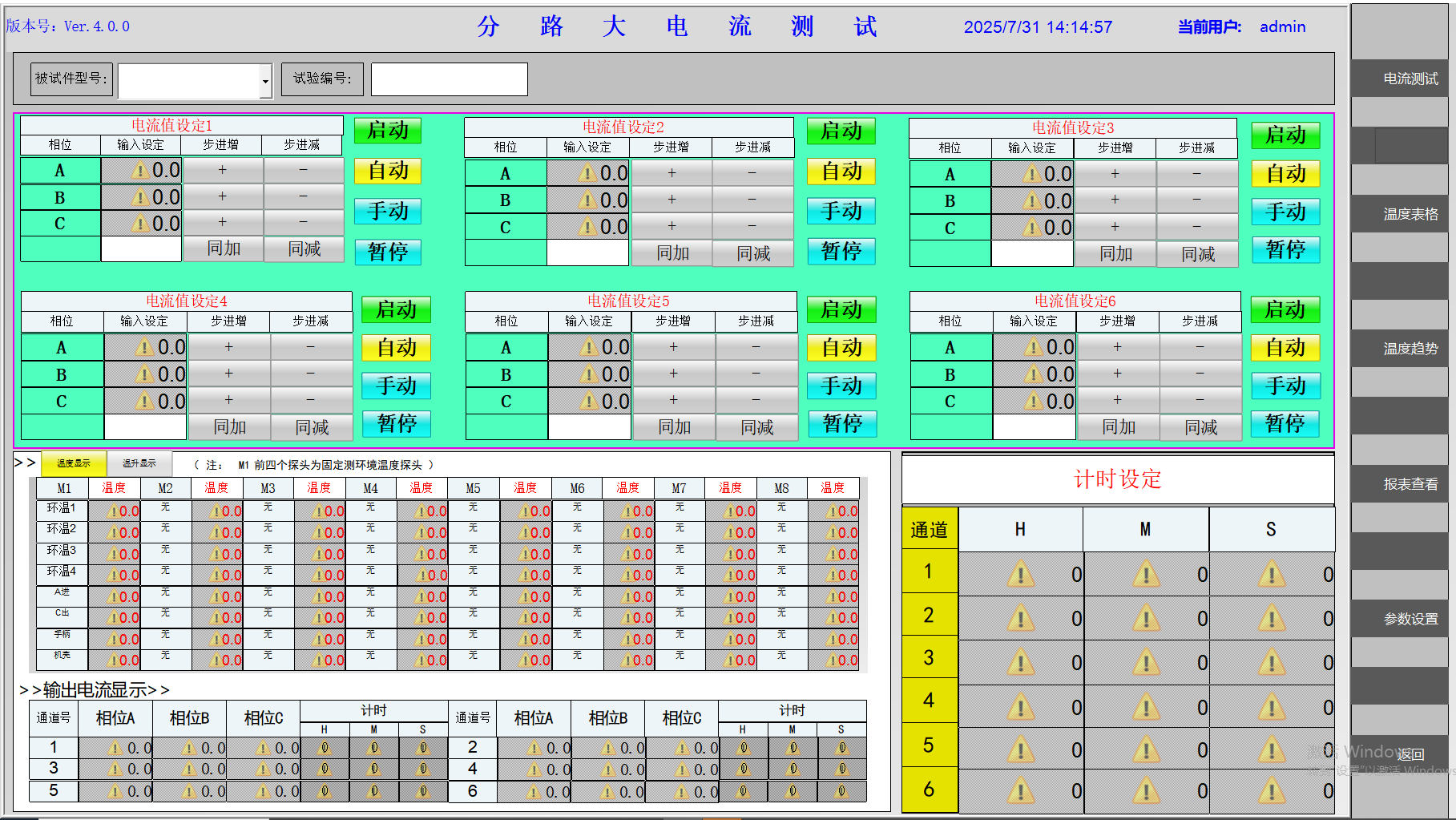

  6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；

  7）自动调节交流恒流源满足GB  7251.1～ GB  7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）

  8）带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.2Ｓ级互感器，并采用当前*新电力电子技术，抗干扰能力强，输出精度高，*高可达0.5级。

  9） 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。

  10) 可根据用户要求定制测试模块，软件终身免费升级

  11）内置功率补偿系统

（2）技术参数：

 　　本产品已申请**，索取更多祥细资料请咨询ＱＱ：410621276　　电话：0532-88378488　手机微信：13854266298

MES系统对设备数据采集

1））设备数采信息包括：状态信息、试验信息、加工信息、报警信息、质量信息、能源信息等。

2））设备预留 MES 系统使用的以太网口等。设备通讯接口要做好静电保护、过电压、防雷防浪涌设计。

3））支持 OPC2.0  OPC3.0 接口标准；

4））设备配有工控机，需将设备数采信息以结构化数据格式存储到本地或服务器数据库。

5））设备厂家提供设备数采信息（网络配置、通讯协议、数采信息、说明书）。

6））检试验设备系统结构参考（上位机与数据库服务器分离）。

为支撑云端、局域网服务器等物管平台数据采集及交互的需要，检测设备采用MySQL、SQL Server等数据库进行试验参数、试验标准及设备状态的存储，可通过MQTT协议将数据发布到物管平台，物管平台接收数据后将检测数据推送到检测设备，并具备“Cloud Connector”链接功能。

1.检测设备具备数据存储功能，数据库为MySQL、SQL Server等常规数据库。

2.检测工位主动推送数据，推送格式内容可包括但不限于：检测机构ID、检测工位、抽检计划编号、物资类别、检测项目、关键参数、实测值、检测结果等，同时开放数据库信息，用于检测系统数据拉取模块调用数据。

3.抽检计划编号或时间段等信息可通过上位机人机交互界面手动输入。

图片类数据传输内容包括但不限于：抽检计划编号，实验项目，特征值1,特征值2等（以上内容可按要求进行调整）；

图片存储方式：检测图片存储在数据库的存储格式为2进制数据流；生成的图片应保存为JPG或PNG格式，可按要求进行命名规则、存储位置设定。图片生成的分辨率为833*304左右。

可提供数据库字典及数据库关联关系图。

可提供各检测项目数据库取数逻辑。

不是简单的一个数据库和软件，独立开发的强大软件
