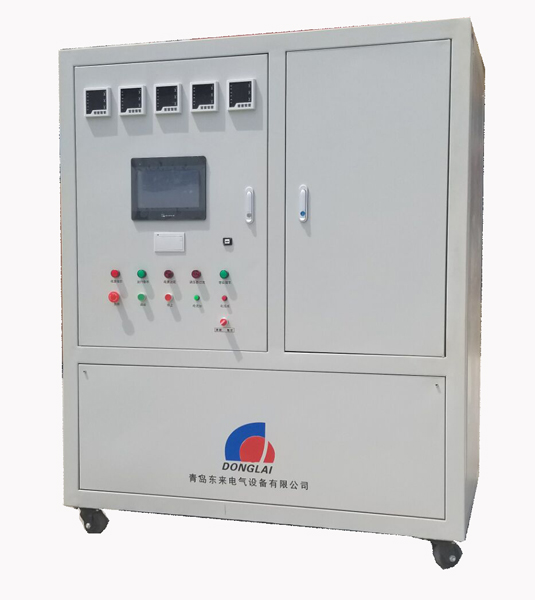

SDDL-5000E三相大电流发生器（简称三相升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。

2.性能特点，

◆ 采用美观大方的PVC面板

◆ 直接显示一次电流，便于试验观察及记录。

◆ 测量精度高         0.5级

◆ 功率大、体积小、带负载能力强

◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

二、技术特征

1.名称和分类

（1）名称：SDDL-5000E大电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

2. 1 输入电压：AC  380/220V  50Hz  三相四线

2. 2 功    率：30KVA 1*3只 3相30KVA一组

2. 3 输出电流： AC0～5000E 无级可调、面板带数显电流表

2. 4 输出电压： (>6V)

2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3%。标准正弦波。

2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。

2. 7 输出电流方式：真有效值连续可调；

2.8  电流稳定度：0.2%

2.9  结构形式: 一体

2.10 接线方式：根据要求

2.11电流稳定度：0.2%；

2.12保护设置：过流、过压

全自动温升专用大电流发生器采用低功耗、大容量的调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验，母排，电缆等

新增特点
1、含电源至调压器输入的开关、调压器输出至升流器输入的开关，即前级合、后级合；对应后级分、前级分；紧急停止；相互闭锁（前级不合，后级合不上；后级不分，前级分不了！）
2、具备调压器零位闭锁功能；
3、互感器设置二次开路过压保护，可避免信号线踢断导致电流互感器二次开路产生高电压；
4、升流器本体为中心开孔大电流输出可直接用各种导体穿心，方便任何实验及生流试品
5、采用特殊构造能有效控制升流器本体支架、壳体金属的涡流发热问题；
6、升流器本体外壳上表面设置4个吊环，便于起吊，底部设置轮子，便于移动；
7、无线控制部分，包含前级合、后级合、升流、降流、后级分、前级分、紧急停止按钮，同控制柜的闭锁要求（前级不合，后级合不上；后级不分，前级分不了！）；所有控制系统都能够在遥控器上实现；无线控制部分嵌入在电压、电流一体化控制台上显示直观；
8、无线控制电源采用5号电池供电，更换方便快捷；
9、带有电流源波形监测Q9头，方便监视大电流输出波形（可加装示波器）；
10、仪表选用160*80大数码管显示，便于远距离（10m外）无线控制时的远观，可同时监视电源电压、电流，调压器输出的电压、电流，升流器的输出电压、电流；
11、带有断电保护功能，升流试验期间，若突然失电，再次复电后（在控制柜面板上的手动合闸空气开关合上后），调压器电机自动复位至零位（带有零位指示），然后方能进行前级合、后级合、升流、降流操作，严格避免带冲击负荷憋跳上级电源；
12、可根据用户需要选用 5.7寸 10寸 15寸屏

2.8 结构形式: 一体 或分体
2.9保护设置：过流、过压 （初级加过流保护）
2.10：   2.动作 动作时间测试：0.001~99999.999S
1全自动控制电流增加，减小
2、64温度巡检 可按要求订制被测试试器的温度范围。
1）测温范围：-100℃～1000℃；（标配传感器温度范围：-50-300℃ ）
2）测量精度： 0～1000℃:±(读数值×0.5%+1)℃，
-100～0℃:±(读数值×0.5%+2)℃；
3）具有抗高频干扰功能。
4）温度信号输入通道数：*多可配置8组，每组8路；（按机型）
5）传感器：镍铬-镍硅（K型）热电偶（T型，J型可特制）。
根据客户需要：
1、自动和手动操作。
2、在线显示试验过程中的电流、电压、变压器和被试件的温度（多点），具有表格和曲线等形式，且可以转移存储到其它电脑中，用于进一步分析、存档使用。数据采用excel电子表格格式，便于图表、曲线形式与数据之间的转换，文本采用word格式。
3、根据需要设定试验电流，试验电流稳定可靠，不受系统或外界因素的影响。
4、可以根据需要设定被试件的允许温度，系统自动调节给定*大电流，当达到被试件的设定温度时显示并记录此时刻的*大工作电流，即母排在*高允许温度下的*大工作电流（或设定温度下的*大工作电流）。
5、具有变压器和被试件的电流、温度*低值和*高值，具有超过限定值自动报警功能。具有可靠的过热、过流、过压及短路自我保护功能。
6、对同一被试件进行自动多次重复大电流温升试验，设定试验次数、试验电流、间隔时间、升流速度、在允许温度的*大电流持续时间。*后启动试验后，由装置自动完成。循环测试可以！
7、试验前，可在触摸屏上一次设定完成所有参数，力求操作简单明了。
8、遇到过流、过压、短路、超温、失压时，具有必要的保护和声光报警信号。对于对试验装置没有必要立即产生破坏性的报警因素，可以发出声光报警，操作人员在获悉报警后根据实际情况判断，做出相应处理。在报警后一定时间内，无人知晓，装置自动停机。
操作界面：
五、操作说明
1）页面说明
1）、进入系统
2）、主菜单
3）、自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启
     动开始计时，到设定输出时间完毕停止输出或外部温度检测超出设定温度停止输出）
4)、参数设置
5）、手动测试（手调正电流大小，不带有电流跟踪功能。主要用于做过流继电器的动作时间）

2）设定电流输出
    自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。
3）输出时间
    根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出
4）过流保护
根据计时触发电流的大小来设定电流保护值，计时触发电流值的1.1倍即为电流保护的动作值。过流保护后，仪器报警提示。
3.零位启动
为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。
4.电流回路原理
5、加温度控制：设定好温度被测试点达到温度，自动停止输出，可配热电偶，热电阻等。
